Индуктор магнитного поля ИМП-О2

Индуктор магнитного поля ИМП-О2

   Индуктор (Излучатель) ИМП-O2 предназначен для проведения процедур магнитотерапии, путем местного воздействия на организм человека низкочастотным магнитным полем низкой интенсивности.

  Индуктор состоит из двух, соединенных между собой электрическим шнуром, одинаковых корпусов цилиндрической формы из биологически инертного материала. Индуктор снабжен электрическим шнуром для подключения к аппарату «Радиус-Магнит». На электрическом шнуре индуктора размещена этикетка с обозначением его типа. В каждом из корпусов размещен электромагнит в виде электрической катушки с магнитопроводом (рисунок 1). Излучающие стороны индукторов — плоские поверхности цилиндрических корпусов, обозначенные значками.

   Во время проведения процедуры, протекающий по электрическим катушкам индуктора ток создает вокруг каждой из них переменное низкочастотное магнитное поле, которое, с помощью их магнитопроводов, концентрируется на теле человека в местах размещения корпусов индукторов и производит терапевтический эффект на два поля одновременно.

   Внутри каждого корпуса индуктора располагаются идентичные электромагниты, которые соединены электрически межу собой последовательно, поэтому магнитные поля, создаваемые электромагнитами индуктора ИМП-О2 во время процедуры, одинаковы.

   Основные технические характеристики индуктора ИМП-O2 приведены в таблице А.

   Для проведения процедур индуктор может свободно укладываться на теле пациента, находящегося в положении сидя или лежа. В случае необходимости, индуктор ИМП-О2 может крепиться на теле пациента с помощью силиконовых ремней в виде бандажа. Для этого необходимо в пазы на корпусах индуктора вставить соответствующие трафареты для индуктора, а к трафаретам, с помощью соединительных кнопок, присоединить один или два силиконовых ремня, как показано на рисунке 2. Затем поместить индуктор на участке тела, назначенном для проведения процедуры, охватить соответствующие части тела силиконовыми ремнями и замкнуть их между собой с помощью соединительных кнопок (рисунок 3).

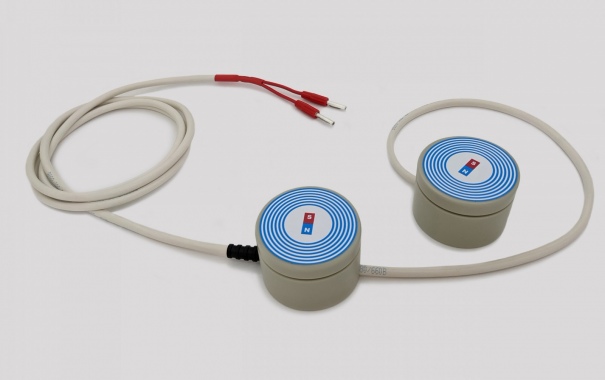

Рисунок 1 – Внешний вид индуктора ИМП-О2.

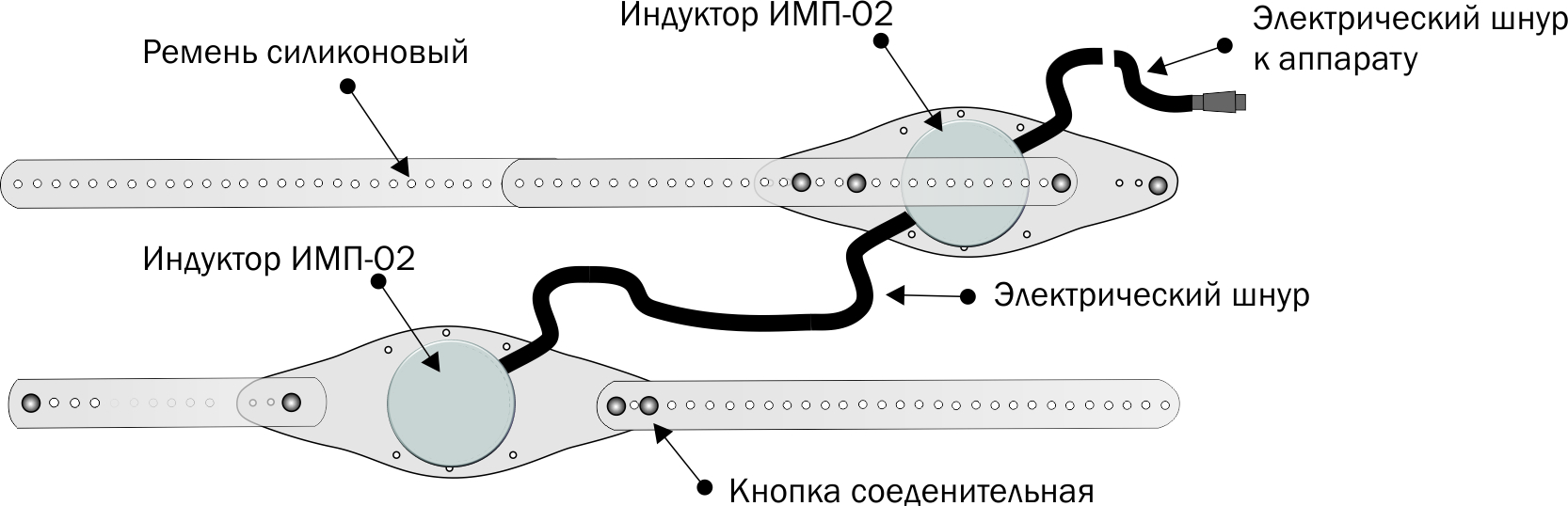

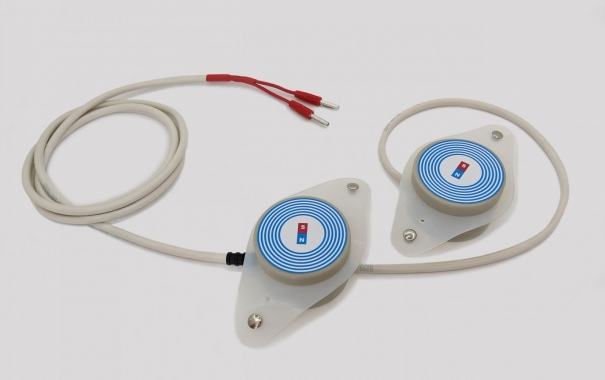

Рисунок 2 – Индуктор ИМП-О2 в трафаретах с присоединенными ремнями силиконовыми (вариант применения).

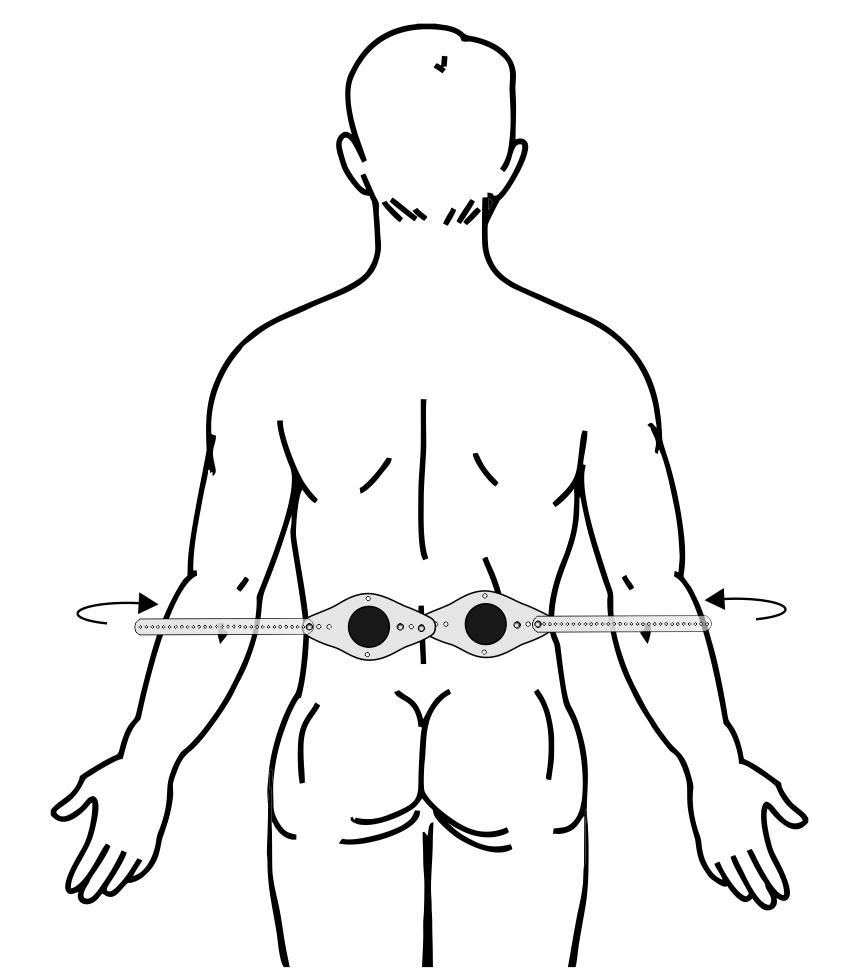

Рисунок 3 – Пример крепления индуктора ИМП-О2 в трафарете с присоединенными ремнями силиконовыми для воздействия на почки пациента.

Используется в следующих аппаратах:

• «Радиус-Магнит»

Таблица А – Основные технические характеристики индуктора ИМП-O2:

*Справочно

Дополнительные технические характеристики индуктора:

• Индуктор изготовлен из материалов, разрешенных Министерством здравоохранения Республики Беларусь, а его поверхности устойчивы к дезинфекции.
• Индуктор является изделием многократного применения, кратковременного контакта, контактирующим с кожей тела человека.
• Перед началом процедуры следует проводить дезинфекцию индуктора в 3% водном растворе перекиси водорода с 0,5% моющего средства типа «Лотос», или 70% раствором спирта этилового, или в 1% растворе хлорамина. Дезинфицирование проводить путем двукратной протирки поверхности салфеткой из бязи или марли с интервалом между протирками 10-15 мин. Кипятить индукторы нельзя.
• Утилизация использованных индукторов не требует специального оборудования и осуществляется стандартным способом.
• Индуктор выпускается на производстве, сертифицированном по стандарту ISO 9001 и ISO 13485.
